Riga e squadra | Tipologie e utilizzi

Riga e squadra sono strumenti necessari in laboratorio per tracciare linee perfettamente diritte e perpendicolari

Per ottenere i pezzi che ci servono in qualsiasi costruzione dobbiamo utilizzare il materiale (legno, ferro o altro) come se si trattasse di un foglio da disegno, tracciando linee perfettamente diritte e perpendicolari, rispettando misure predeterminate. Riga e squadra sono gli strumenti che suppliscono all’impossibilità di effettuare queste operazioni a mano libera e a occhio, fornendo un riscontro sicuro allo strumento tracciante e la lettura istantanea della misura da rispettare o da riportare.

Riga e squadra con scanalure e fori

Esistono righe e squadre speciali che presentano scanalure e fori guida per tracciare con sicurezza cerchi in assenza di compassi o rette con angolazioni predefinite.

Vediamo ora i dettagli sulle tipologie di riga e squadra.

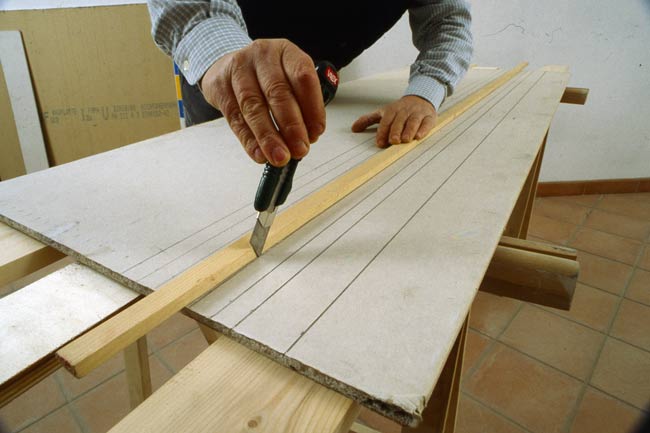

Tracce prolungate

Se dobbiamo eseguire una traccia superiore a 150 cm non c’è riga che possa esserci d’aiuto. L’unico riscontro possibile è un listello abbastanza lungo e perfettamente diritto.

listello

Righello

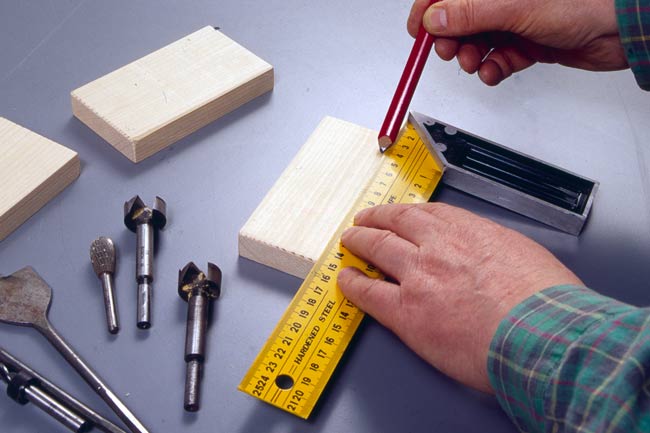

Quando dobbiamo tracciare linee corte per tagli di testa e disponiamo di una superficie di appoggio ridotta, abbiamo bisogno di un righello corto, più stabile e meno ingombrante.

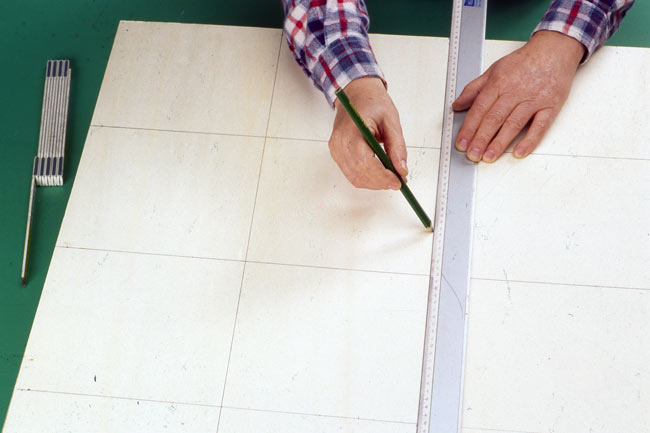

Riga lunga

Una volta posizionata possiamo tracciare linee rette lunghe e marcare i punti esattamente distanziati in cui realizzare le intersezioni perpendicolari o angolate, sfruttando la scala millimetrata.

riga e squadra

Nel disegno tecnico riga e squadra si utilizzano insieme per tracciare linee perpendicolari o parallele.

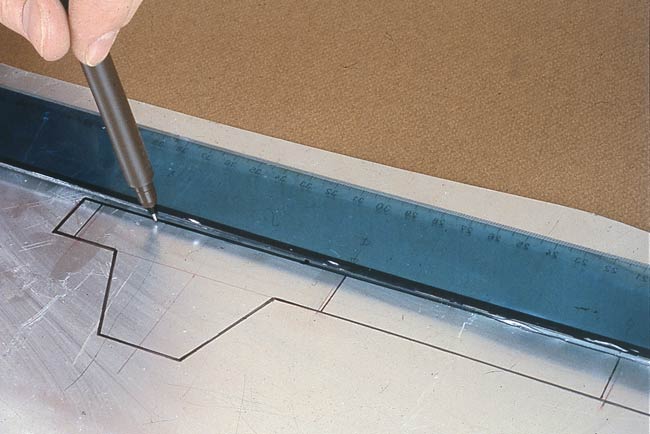

Su metallo

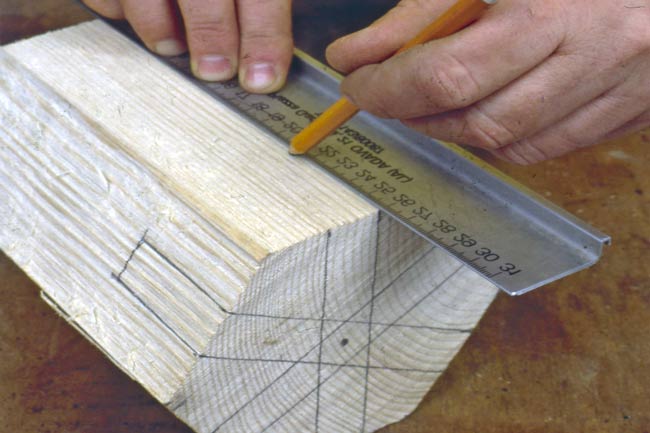

Quando la punta tracciante tende a scivolare sul supporto, come nel caso del metallo, possiamo utilizzare il risalto presente sul lato opposto alla scala graduata per garantirci un riscontro maggiore.

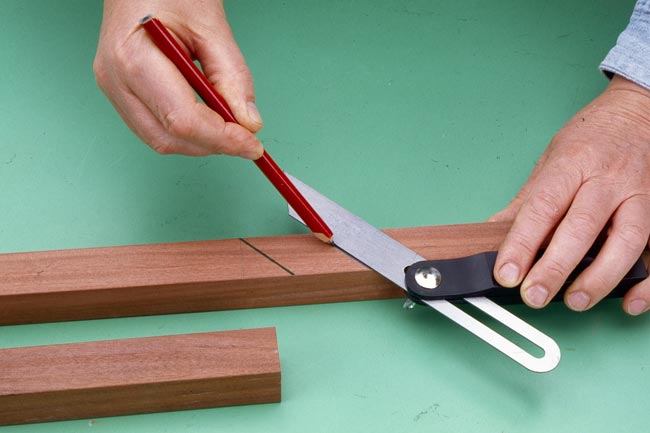

Falsa squadra

È composta da due parti, una sottile per tracciare e una più spessa che va appoggiata contro il bordo, unite da un perno che ne permette l’articolazione reciproca e il bloccaggio all’angolazione desiderata.

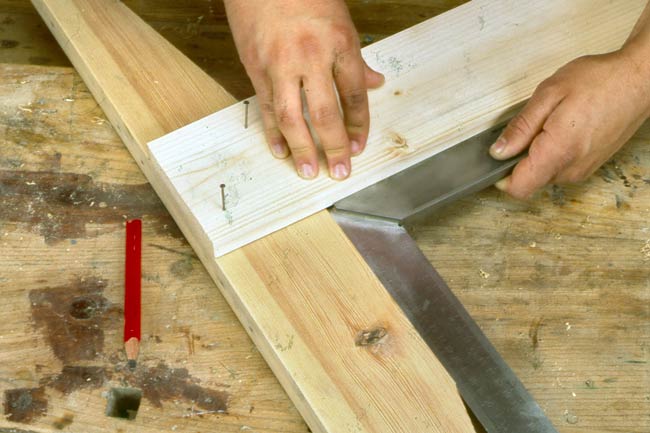

Squadra con zoccolo

La parte corta e in risalto fa da battuta mentre quella graduata è fissa a 90° per tracciare linee perpendicolari al bordo. Usata in piedi ci permette di verificare la verticalità di un pezzo rispetto a un piano.

riga e squadra

Riga e squadra “speciali”

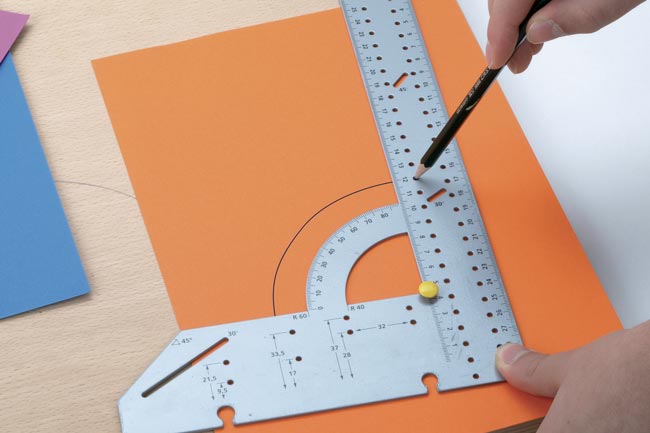

Alcune squadre sono provviste di goniometro, zoccolo rimovibile e fori in posizioni predeterminate che, utilizzando l’angolo interno come fulcro, permettono tracciature circolari.

Una riga lunga provvista di aggiuntivo di battuta può essere utilizzata come falsa squadra e, contemporaneamente, come guida di taglio, grazie a una scanalatura che permette di inserire un morsetto di bloccaggio al piano.

Consigli utili

Prima di utilizzare la squadra o la falsa squadra a battuta dobbiamo accertarci che il bordo sia regolare e privo di asperità.

La squadra con battuta serve molto nell’uso della circolare da banco quando regoliamo l’altezza della lama. Appoggiandola in verticale sul piano, a fianco della lama, e leggendo sulla scala graduata il punto esatto in cui si trovano i denti nel punto di massima escursione della lama, possiamo realizzare scanalature e battute molto precise.
