Una staffa per TV libera il piano del mobile e permette di orientare lo schermo verso il punto da cui lo guardiamo. Per scegliere quella giusta bisogna però mettere insieme peso del televisore, attacco VESA, movimento del braccio e caratteristiche della parete.
Il lavoro comincia prima di prendere il trapano. Un televisore può avere i fori compatibili con una staffa, ma superarne la portata; un supporto orientabile può essere adatto allo schermo, ma richiedere un fissaggio diverso da quello previsto per il muro di casa. Anche pochi centimetri sbagliati nella posizione della piastra possono lasciare la TV troppo alta o decentrata rispetto al mobile.
Conviene quindi progettare il piccolo insieme: schermo, supporto, parete e collegamenti. È questo che consente di recuperare spazio senza ritrovarsi con cavi tesi, prese irraggiungibili o un braccio che urta la libreria quando viene aperto.
Staffa fissa, inclinabile o orientabile: partire dall’uso
Se il divano è di fronte alla TV e la posizione di visione rimane sempre la stessa, una staffa fissa può essere sufficiente. Il televisore resta parallelo al muro e il supporto occupa poco spazio in profondità. Prima di scegliere un modello molto sottile, però, occorre controllare dove si trovano le prese sul retro dello schermo e quanto sporgono i connettori.
Una staffa inclinabile permette di modificare l’angolo verticale, utile quando lo schermo deve stare un poco più in alto rispetto alla seduta. L’inclinazione può aiutare a correggere alcuni riflessi, ma non rende comoda qualsiasi altezza. La rotazione verso destra e sinistra richiede invece un supporto con questa funzione.

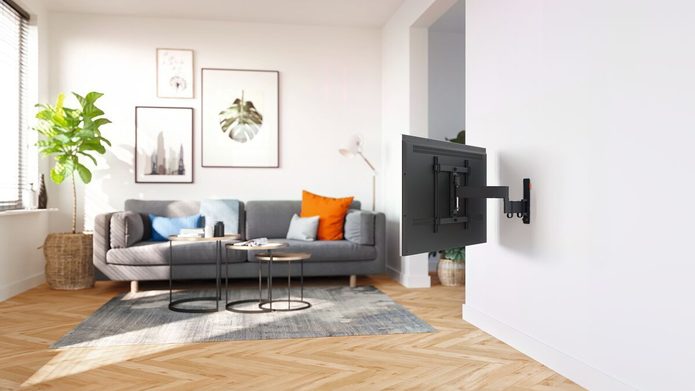

Il braccio orientabile trova impiego quando guardiamo la TV dal divano e dal tavolo, quando la parete è laterale rispetto alla seduta o quando serve accedere spesso alle connessioni. I movimenti disponibili cambiano da modello a modello: estensione, rotazione e inclinazione vanno verificati separatamente.
| Tipo di supporto | Quando serve | Controllo da fare |
|---|---|---|
| Fisso | TV frontale al divano, senza necessità di orientamento. | Spazio dietro lo schermo per spine, cavi e sgancio. |
| Inclinabile | Piccole correzioni dell’angolo verticale. | Inclinazione ammessa anche dal produttore della TV. |
| Orientabile | Più punti di visione o installazione su parete laterale. | Ingombro aperto, rotazione effettiva e fissaggio a parete. |
Compatibilità: VESA e portata vanno controllati insieme
La diagonale in pollici è un primo riferimento, ma da sola non identifica il supporto adatto. Si parte dal modello esatto del televisore, riportato sull’etichetta posteriore o nelle informazioni dell’apparecchio, e dal suo peso senza piedistallo. Quest’ultimo deve rientrare nella portata dichiarata della staffa, insieme agli eventuali accessori che il sistema è autorizzato a sostenere.
La sigla VESA identifica l’interfaccia di fissaggio sul retro del televisore. Nella misura utilizzata per scegliere la staffa, il primo numero indica la distanza orizzontale tra i centri dei fori, il secondo quella verticale, entrambe in millimetri. Un attacco 400 × 200 mm ha quindi interassi di 40 cm in orizzontale e 20 cm in verticale. Non si misura la cornice dello schermo.
Lo schema deve essere espressamente supportato dalla staffa. Controlliamo inoltre che le guide non coprano connessioni o aperture di ventilazione e che il televisore non richieda adattatori specifici. La dicitura “universale” indica una compatibilità ampia, da verificare sul singolo apparecchio.
La gamma di staffe e supporti TV di Vogel’s, per esempio, è consultabile per tipo di movimento, dimensione dello schermo e schema VESA: filtri utili per restringere la scelta, da completare verificando portata e istruzioni del singolo modello.
Attenzione anche alle viti che entrano nel televisore. Diametro, lunghezza utile e impiego dei distanziatori devono rispettare il manuale della TV e quello del supporto: una vite troppo lunga può danneggiare l’apparecchio. Lo spessore della staffa e degli eventuali distanziatori va considerato nel montaggio, senza improvvisare con viti avanzate da altri lavori.
Quanto spazio serve per aprire e ruotare la TV
La distanza minima dal muro descrive l’ingombro del supporto richiuso; la massima estensione indica quanto può avanzare. Nessuna delle due, presa da sola, dice quanto riusciremo a ruotare lo schermo. Contano anche la larghezza della TV, la geometria degli snodi e gli ostacoli vicini.
Per questo la dicitura “fino a 180°” non assicura che qualunque televisore possa disporsi perpendicolare alla parete. Uno schermo largo può toccare il muro prima che il braccio raggiunga il proprio limite. Per una posizione ad angolo o una visione molto laterale, occorre verificare la combinazione precisa di staffa e TV nei disegni tecnici o nel configuratore del produttore.
Una sagoma di cartone delle dimensioni dello schermo aiuta a valutare gli ingombri nella stanza: tenendola nella posizione prevista si vede se invade un passaggio, interferisce con una porta o copre un pensile. È una prova dello spazio disponibile, da affiancare alle misure del supporto.
A quale altezza montare la TV e come riportare i fori
Come punto di partenza, il centro dello schermo dovrebbe trovarsi circa all’altezza degli occhi nella posizione in cui guardiamo abitualmente la TV. La misura si prende seduti sul divano, senza cambiare postura per adattarsi a un’altezza scelta in anticipo. In camera da letto la verifica va fatta dalla posizione effettiva di visione.
Per esempio, con gli occhi a 105 cm da terra e un televisore alto complessivamente 72 cm, portare il centro a quella quota significa avere il bordo inferiore a circa 69 cm dal pavimento: 105 − 72 ÷ 2. Sono misure di esempio, non un’altezza valida per tutti. Il mobile sottostante, l’eventuale soundbar e la postura possono richiedere un aggiustamento.
Prima di forare si può delimitare l’ingombro con nastro di carta, provandolo prima in un punto nascosto per non danneggiare la pittura. Osserviamo la sagoma dal divano e controlliamo i riflessi nelle ore in cui usiamo di più la TV.
Il centro dello schermo non coincide necessariamente con il centro della piastra a muro. I fori posteriori possono essere decentrati e alcuni bracci, richiudendosi, spostano lateralmente la TV. Dopo aver montato le guide sul televisore secondo le istruzioni, si riportano le quote usando il metodo di misura e la dima del modello scelto. Centrare la sola piastra sul mobile, a occhio, può lasciare il televisore fuori asse.
Il muro decide il sistema di fissaggio
La portata scritta sulla confezione riguarda il supporto nelle condizioni previste dal produttore. La tenuta dell’installazione dipende anche da parete, ancoraggi e posa. Al muro arriva il peso del televisore, della staffa e degli eventuali accessori collegati: non basta confrontare i chilogrammi della TV con quelli dichiarati per un singolo tassello.
Su calcestruzzo e muratura piena si verifica che il materiale sia sano e che i fissaggi siano ammessi per quel supporto. L’intonaco è uno strato di finitura: la zona di ancoraggio deve lavorare nel materiale resistente sottostante. Rivestimenti, intercapedini o spessori importanti richiedono una valutazione specifica della lunghezza e del tipo di fissaggio.
Nei laterizi forati la presenza delle cavità cambia il comportamento dei tasselli. Occorre scegliere un sistema indicato per il materiale e per il carico previsto; anche il calcestruzzo cellulare richiede fissaggi adatti alla sua struttura. La modalità di foratura conta: nei materiali forati o poco resistenti la percussione può rompere le pareti interne e compromettere la sede dell’ancoraggio.
Per il cartongesso bisogna conoscere la composizione della parete, i montanti e gli eventuali rinforzi. Un braccio estensibile non va fissato alla sola lastra scegliendo genericamente “tasselli da cartongesso”. Il sistema deve trasferire gli sforzi a una struttura adeguata, secondo una soluzione verificata. Nelle pareti con montanti metallici può essere necessario predisporre un rinforzo: avvitare direttamente nel profilo non garantisce, da solo, la tenuta.
Quando la parete è di composizione incerta, presenta parti friabili o richiede un rinforzo, la soluzione va definita con un installatore qualificato prima dell’acquisto e della foratura. Servono il modello della staffa, la sua estensione e il peso dell’insieme, oltre alle informazioni sulla parete.
Montare la staffa: le verifiche nelle diverse fasi
Per preparare il lavoro occorrono metro, matita, livella, rilevatore adatto agli impianti presenti, utensili e punte previsti per il muro e i fissaggi scelti. Teniamo a portata di mano i manuali di TV, staffa e ancoraggi: diametri, profondità e serraggi dipendono dai componenti effettivamente utilizzati.
- Controllare la zona di foratura. Verificare il percorso di cavi e tubazioni con le informazioni disponibili e un rilevatore utilizzato secondo le sue istruzioni. L’assenza di un segnale non prova, da sola, che il muro sia libero. Prima di forare, disalimentare i circuiti interessati e verificarne l’assenza di tensione; se il percorso degli impianti resta incerto, fermarsi.
- Preparare l’attacco sul televisore. Scollegare l’apparecchio dalla rete e sostenerlo come indicato dal produttore, senza esercitare pressione sul pannello. Montare guide, viti e distanziatori previsti, controllando l’accesso alle prese.
- Tracciare e forare. Riportare le quote effettive, verificare la dima con la livella e rispettare diametro e profondità prescritti. Rimuovere i residui con la procedura richiesta dal fissaggio: la polvere può ostacolarne il corretto funzionamento.
- Fissare la piastra. Utilizzare tutti i punti di ancoraggio prescritti e serrare come indicato. Un tassello che gira o un foro che si sbriciola richiedono una correzione del fissaggio prima di caricarlo.
- Agganciare e bloccare la TV. Operare almeno in due, o con più persone se richiesto per dimensioni e peso. Inserire i dispositivi antisgancio, le viti o i blocchi previsti e controllare il livello prima di completare i collegamenti.
La verifica finale comprende l’apertura e la chiusura lente del supporto entro i limiti ammessi, controllando che lo schermo non urti altri elementi e che i cavi non trattengano il movimento. Se compaiono giochi anomali, rumori o distacchi dalla parete, si interrompe l’uso e si fa controllare il montaggio. Non si prova la portata appendendosi al braccio.
Cavi e prese: pensarci prima di chiudere il supporto
La presa di corrente deve rimanere raggiungibile e non trovarsi dietro una parte della piastra che impedisca di inserire la spina. Lo stesso vale per antenna, rete e HDMI. Nei montaggi ravvicinati al muro, lo spazio necessario ai connettori e alle curve dei cavi può essere maggiore dello spessore della staffa.
Con un braccio orientabile si misura il percorso dei cavi nella posizione più estesa. Si lascia la lunghezza sufficiente al movimento, senza anse che finiscano negli snodi, e si utilizzano le guide o le clip previste. Dopo aver raccolto i collegamenti, proviamo nuovamente tutta la corsa: nessun connettore deve lavorare in trazione.
Per un intervento su una stanza già finita, una canalina esterna ispezionabile permette di organizzare i collegamenti senza aprire tracce. In ristrutturazione si possono predisporre percorsi e prese con l’elettricista, tenendo conto anche delle dimensioni dei connettori da far passare. Alimentatori e multiprese devono restare accessibili, non murati dietro lo schermo.
Se la TV entra in una nicchia o in una parete attrezzata, vanno rispettati gli spazi di ventilazione del suo manuale. Il fatto che la staffa riesca ad avvicinarsi molto al muro non autorizza a chiudere le aperture dell’apparecchio o a ridurre le distanze richieste. Anche il sistema di sgancio deve poter essere azionato per una futura manutenzione.
Se si cambia televisore, ricontrollare anche la staffa
Una staffa già montata può essere riutilizzata solo dopo aver verificato nuovamente peso, dimensioni, VESA e geometria del nuovo schermo. Vanno ricontrollati anche viti, distanziatori, stato degli ancoraggi e spazio per la rotazione. Conservare modello, manuale e componenti identificati del supporto evita di dover ricostruire queste informazioni quando arriva il momento di sostituire la TV.
