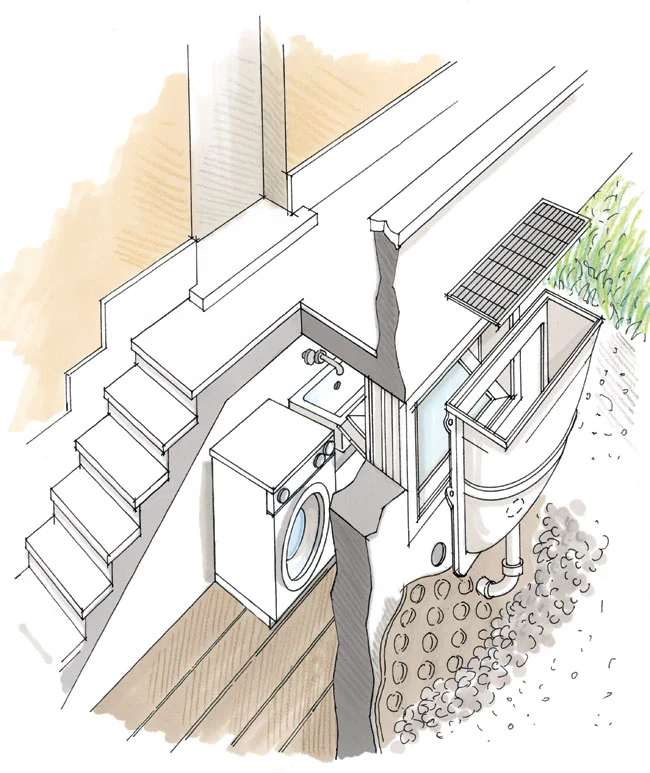

La finestra a bocca di lupo è un manufatto edilizio progettato per garantire illuminazione e ventilazione naturale ai locali interrati. Strutturata come un cassone a gomito con aperture perpendicolari, si posa nei muri perimetrali e richiede un adeguato sistema di drenaggio per smaltire l’acqua piovana.
Caratteristiche costruttive e materiali
L’impiego della finestra a bocca di lupo migliora i parametri igrometrici e di luminosità dei piani seminterrati o interrati. Le scocche realizzate in plastica rinforzata con fibra di vetro garantiscono leggerezza e un’elevata resistenza alle spinte laterali del terreno. Una finitura bianca della struttura interna massimizza la rifrazione della luce solare verso l’ambiente chiuso. In commercio sono presenti anche versioni in calcestruzzo, configurabili con fondo aperto o chiuso, adatte a contesti con specifiche esigenze di carico.
La copertura del pozzetto varia in funzione dello scopo: una griglia zincata pedonale o carrabile permette il passaggio dell’aria, mentre la posa di piastrelle in vetrocemento privilegia il solo ingresso della luce. Spesso, per accelerare i tempi di cantiere, il cassone viene fornito già abbinato a serramenti con apertura a vasistas.
Specifiche tecniche e parametri installazione per finestre a bocca di lupo
| Specifiche | Dettagli Tecnici |
| Materiali scocca | Plastica rinforzata con fibra di vetro, Calcestruzzo |
| Tipologie di copertura | Griglia zincata (maglia 3×1 antitacco, romboidale, quadrata 3×3), Vetrocemento |
| Opzioni vetratura | Vetro di sicurezza (5 mm), Vetro isolante (24 mm o 28 mm) |
| Tempi di posa (stima) | 15 min (telaio finestra), 30 min (cassone completo con 2 operatori) |
| Materiali di rinterro | Magrone, terra setacciata, calcestruzzo strutturale (per aree carrabili) |
| Regolazione altezza | Escursione di 25 cm, espandibile di ulteriori 35 cm con rialzi specifici |
Fasi di posa in opera e regolazione
Il posizionamento di una finestra a bocca di lupo richiede precisione nell’allineamento e nel fissaggio alla parete perimetrale. L’utilizzo di modelli telescopici agevola la messa in quota rispetto al piano di calpestio esterno.
Fissaggio del corpo inferiore
La procedura inizia accostando la sezione di base alla muratura per tracciare i punti di ancoraggio. Si esegue la foratura per l’inserimento di tasselli provvisti di terminale a vite con testa esagonale. La cassa viene sospesa agli ancoraggi senza serrare le viti fino in fondo, operazione che si completa solo dopo aver verificato il corretto posizionamento del blocco principale.
Assemblaggio e calibrazione del modulo superiore
La griglia zincata viene inserita sull’elemento superiore, il quale va sovrapposto a quello di base. Utilizzando le apposite manopole e seguendo la scala graduata stampata sulla scocca, si fa scorrere il modulo verso l’alto fino a raggiungere la quota esatta del terreno. Trovata l’altezza corretta, si procede al bloccaggio definitivo di tutti i componenti.
Gestione del riempimento e dei carichi strutturali
La fase di rinterro perimetrale consolida l’intero sistema. Risulta indicato l’uso di magrone o terra pulita, escludendo rigorosamente sassi, ciottoli o detriti di grande pezzatura che potrebbero deformare le pareti del manufatto. Qualora l’installazione avvenga in prossimità di scarpate o aree ad alto traffico veicolare, occorre eseguire un getto di riempimento in calcestruzzo, dimensionato per assorbire i carichi verticali e le pressioni laterali. Durante queste operazioni, i mezzi pesanti di cantiere devono operare a debita distanza dallo scavo.

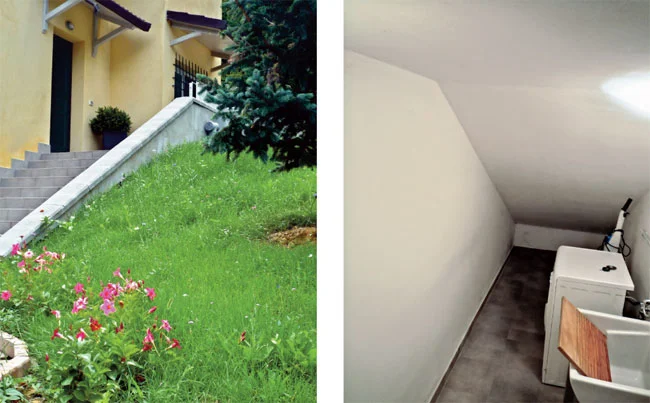

Esempio di installazione di una bocca di lupo
Installazione illustrata finestra a bocca di lupo

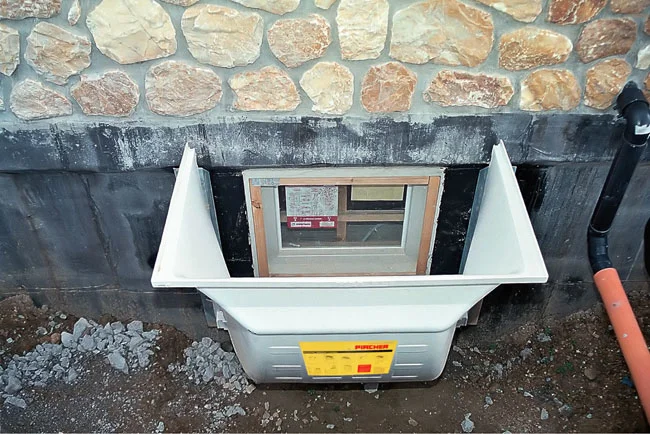

La gamma Pircher è composta da finestre complete di telaio di poliestere rinforzato con fibra di vetro, con apertura a vasistas (vetro di sicurezza da 5 mm o isolante da 24 mm) o ad anta vasistas (vetro isolante da 28 mm). Alle bocche di lupo nei modelli rinforzati, Titano e Maxi, si è aggiunto il modello Meamax®, regolabile in altezza. Durante il montaggio, infatti, la bocca può essere alzata di 25 cm e, con appositi rialzi, è possibile aumentarne l’altezza di ulteriori 35 cm. La griglia zincata pedonale è disponibile con diverse maglie; con struttura da 3×1 cm antitacco, con maglia stirata romboidale o con maglia quadrata 3×3 cm.Nei montaggi in serie il lavoro viene semplificato notevolmente; il telaio della finestra, già pronto per essere installato sulla cassaforma e corredato di controtelai di rinforzo, si posa in opera in 15 minuti; una bocca di lupo può essere montata da due persone in 30 minuti.

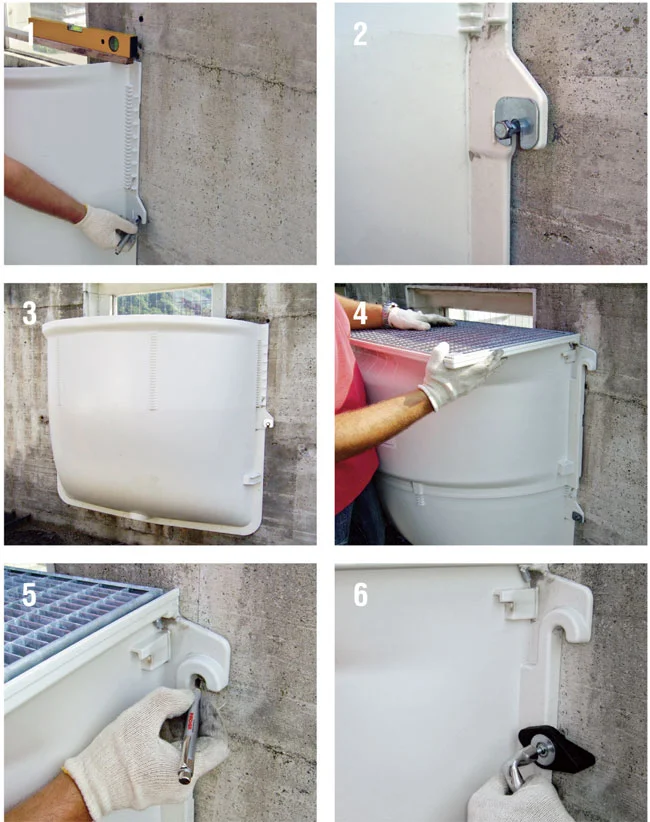

- Installazione finestra a bocca di lupo
1 – Per il montaggio basta appoggiare al muro la parte inferiore della bocca di lupo, marcarne la posizione e forare per inserire tasselli con terminale a vite con testa esagonale.
2- Senza avvitare a fondo, la cassa viene appesa ai tasselli, quindi si serrano le viti.
3- La parte inferiore è perfettamente installata.
4 – Si inserisce la griglia sulla parte superiore della bocca di lupo e si monta il tutto su quella inferiore a un’altezza intermedia.
5 – Si procede in modo analogo per la parte superiore, segnando il punto dove forare e inserire i tasselli.
6 – Si inseriscono le manopole di regolazione e si avvita parzialmente; si trova la giusta altezza mediante la scala graduata (facendo scorrere la parte superiore quanto serve) e si provvede al serraggio definitivo.

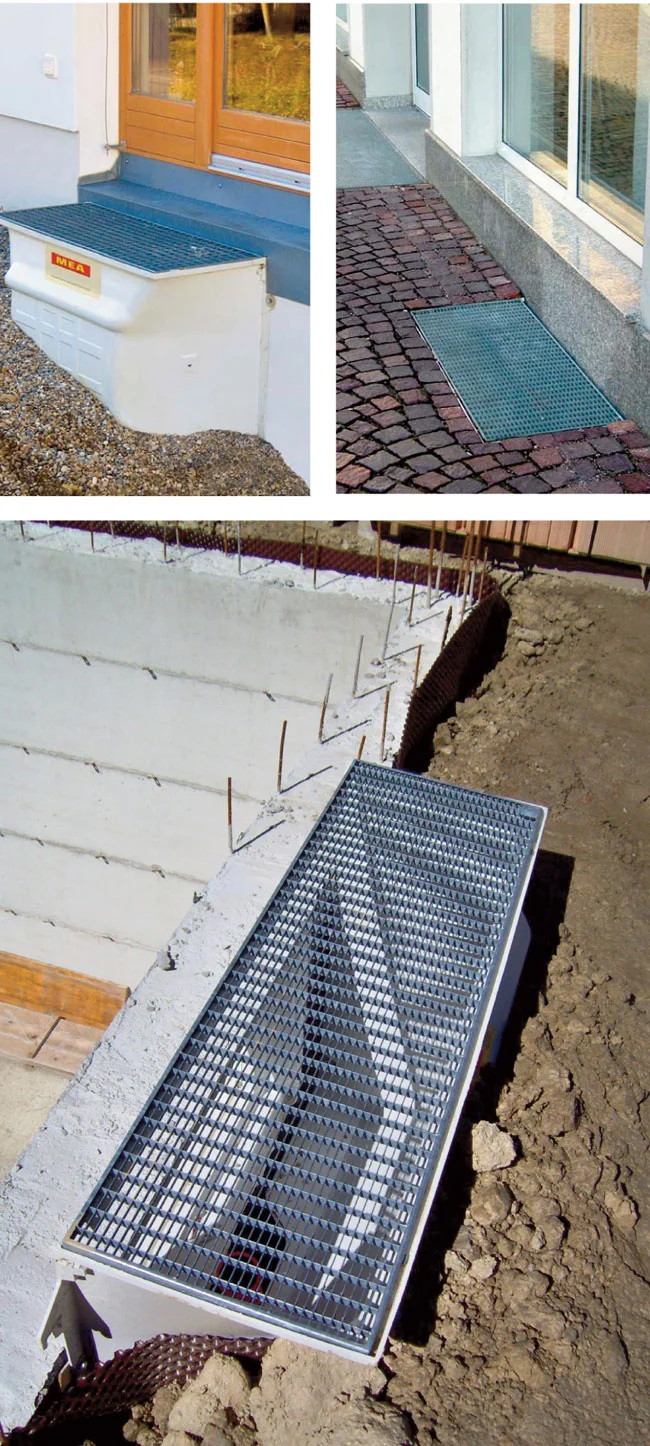

- Riempimento e carichi
Per il riempimento della zona circostante si utilizza magrone o terra, evitando sassi, ciottoli e detriti di grossa pezzatura; una guaina che avvolga muro e bocca di lupo dà ulteriori garanzie di isolamento. Contro la griglia di chiusura si può andare con qualsiasi tipo di pavimentazione. Se la finestra a bocca di lupo è installata in luoghi di grande traffico o a ridosso di scarpate che possono esercitare pressioni, conviene eseguire un riempimento protettivo in calcestruzzo di spessore sufficiente a sopportare le spinte dei carichi verticali e laterali; bisogna comunque evitare che ruspe o camion circolino nelle immediate vicinanze della bocca di lupo.
I consigli dell’esperto per un isolamento ottimale
Per massimizzare la tenuta all’umidità, applicare una guaina impermeabilizzante continua a cavallo tra la muratura dell’edificio e il bordo del cassone. Prevedere sempre l’installazione di un condotto di scarico sul fondo della struttura, necessario per convogliare le acque piovane verso la rete di smaltimento ed evitare allagamenti.
Negli edifici di nuova costruzione, integrare questo sistema con un’adeguata coibentazione dei muri e la creazione di un’intercapedine drenante assicura risultati duraturi contro la formazione di condensa.
Domande frequenti sull’installazione di una finestra a bocca di lupo
Si impiega magrone o terra priva di detriti e sassi grossolani. In zone soggette a traffico veicolare o forti pressioni laterali, è necessario un riempimento protettivo in calcestruzzo.
Occorre predisporre uno scarico sul fondo della struttura, collegandolo a un sistema di deflusso adeguato per smaltire l’acqua che attraversa la griglia superiore ed evitare ristagni.
Utilizzando sistemi preassemblati, il telaio della finestra si posa in circa 15 minuti. Indicativamente, il montaggio della struttura esterna completa richiede circa 30 minuti con l’impiego di due operatori (il tempo effettivo dipende dalla tipologia di kit preassemblato acquistato).
