Come usare il cacciavite cercafase per rilevare la tensione

Indice dei contenuti

1 Funzionamento tecnico del dispositivo
2 Anatomia del cacciavite cercafase
3 Principali utilizzi e manutenzione
4 Differenza tra cercafase e cacciavite isolato
5 I consigli dell’esperto
6 Domande frequenti sul cacciavite cercafase

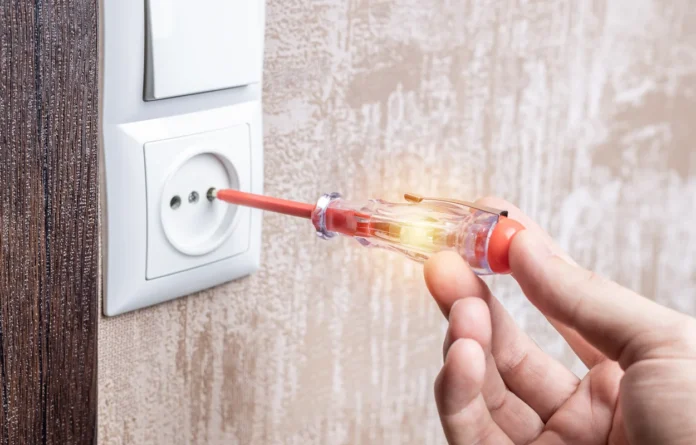

Il cacciavite cercafase permette di identificare la fase elettrica e verificare la tensione in modo rapido. Toccando un contatto con la punta e appoggiando il dito sulla piastra posteriore, il corpo chiude il circuito verso terra, accendendo una spia al neon interna che segnala il potenziale elettrico in totale sicurezza.

Caratteristica tecnica	Dettaglio costruttivo e operativo
Componenti interni	Lampadina al neon, resistenza ad alta impedenza, molla di contatto
Materiale del corpo	Plastica trasparente isolante ad alta resistenza
Corrente di dispersione	Inferiore a 1 mA (non percepibile dall’operatore)
Tensione di esercizio	Tipicamente tra 100V e 500V AC
Funzioni principali	Rilevamento fase, test continuità grossolano, serraggio viti leggere

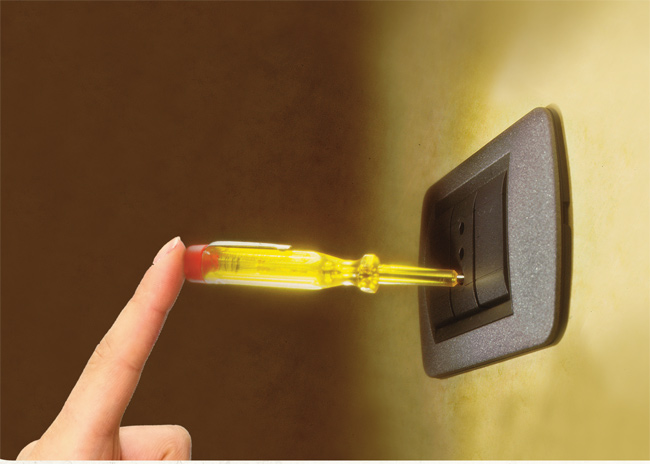

Funzionamento tecnico del dispositivo

Il principio che permette al cacciavite cercafase di operare si basa sulla differenza di potenziale. Quando la punta metallica entra in contatto con un conduttore sotto tensione, la corrente attraversa lo stelo e incontra una resistenza interna molto elevata. Questo componente riduce l’intensità della corrente a livelli infinitesimali, rendendola innocua per l’organismo umano.

Dopo aver superato la resistenza, l’energia elettrica alimenta una piccola lampadina al neon. Per chiudere il circuito, è necessario che l’operatore tocchi con un dito la piastra metallica situata sulla sommità del manico. In questo modo, il corpo funge da conduttore verso terra, permettendo alla spia di illuminarsi e confermare la presenza di tensione sulla fase. Se la luce rimane spenta, il conduttore è un neutro, una terra oppure il circuito è privo di alimentazione.

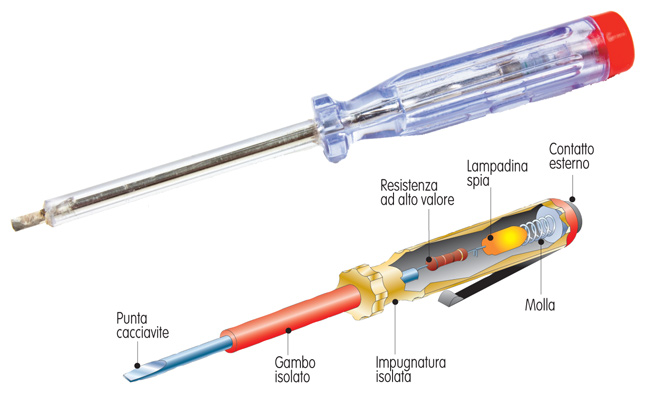

Anatomia del cacciavite cercafase

La struttura di un cercafase standard è studiata per garantire isolamento e visibilità. Lo stelo metallico è quasi interamente rivestito da una guaina isolante, lasciando scoperta solo la punta per evitare cortocircuiti accidentali durante le misurazioni in spazi ristretti.

All’interno del manico trasparente, i componenti sono disposti in serie: lo stelo tocca la resistenza, che a sua volta è collegata alla lampadina. Una molla a spirale assicura la continuità elettrica tra la lampadina e la piastrina di contatto esterna. Questa configurazione protegge l’utente, poiché la resistenza impedisce a correnti pericolose di attraversare il braccio durante il test.

Principali utilizzi e manutenzione

L’impiego del cercafase è fondamentale sia nella diagnostica che nell’installazione di nuovi punti luce. Oltre a distinguere i cavi all’interno di una scatola di derivazione, questo attrezzo permette di eseguire verifiche rapide sulla sicurezza domestica attraverso tre procedure specifiche:

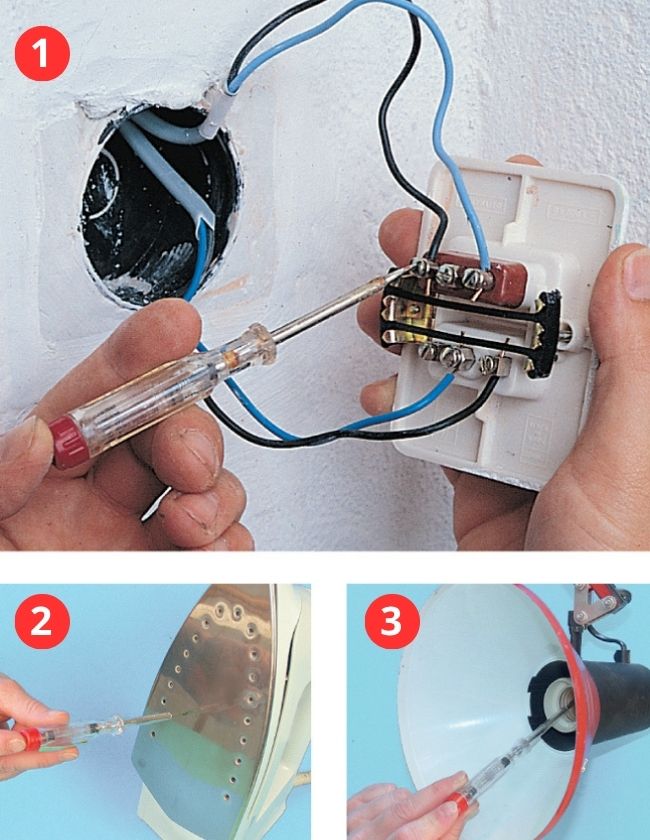

PRINCIPALI UTILIZZI DEL CACCIAVITE CERCAFASE

Identificazione della fase nelle prese elettriche
Rimuovendo la placca portafrutto è possibile testare singolarmente i morsetti mentre l’impianto è alimentato. Toccando ogni polo con la punta dello strumento si individua immediatamente il conduttore di fase grazie all’accensione della spia. Questa procedura permette di mappare i cablaggi con precisione e garantisce una base sicura per successivi interventi di manutenzione o ampliamento della rete domestica.
Verifica dell’isolamento delle carcasse metalliche
Appoggiando il cercafase sulle pareti esterne di elettrodomestici come lavatrici o forni si accerta l’assenza di dispersioni elettriche. L’attivazione della lampadina al neon in questa circostanza segnala un contatto accidentale interno tra i cavi in tensione e la struttura metallica, evidenziando contemporaneamente un’inefficienza del sistema di messa a terra che dovrebbe invece scaricare tali correnti.
Diagnostica dei portalampada e degli interruttori
Dopo aver rimosso la lampadina, il contatto diretto della punta con la ghiera filettata o con il morsetto centrale rivela se l’energia raggiunge correttamente il punto luce. Azionando l’interruttore durante il test si ottiene una conferma immediata della sua funzionalità: lo strumento permette di stabilire se il comando agisce correttamente sul cavo di fase, interrompendo il flusso elettrico quando richiesto.

Il cercafase deve essere maneggiato con cura. La sua natura di strumento di precisione implica che colpi secchi o cadute accidentali possano compromettere l’integrità della resistenza interna, rendendo lo strumento inaffidabile o pericoloso.

Può essere utile per isolare una presa elettrica in sicurezza.

Velamp CF001 XL Cercafase a…

TESTER DI FASE PRECISO: Cacciavite cercafase da 140 mm con…
RILEVAMENTO FASE CON LED: Il LED integrato si illumina…
PUNTA NICHELATA ANTIRUGGINE: Punta resistente per una…

Cacciavite…

【Doppia funzione】Progettato per essere versatile, questo…
【Informazioni sul prodotto】Gamma di rilevamento del…
【Testa del cacciavite magnetica】La testa del cacciavite…

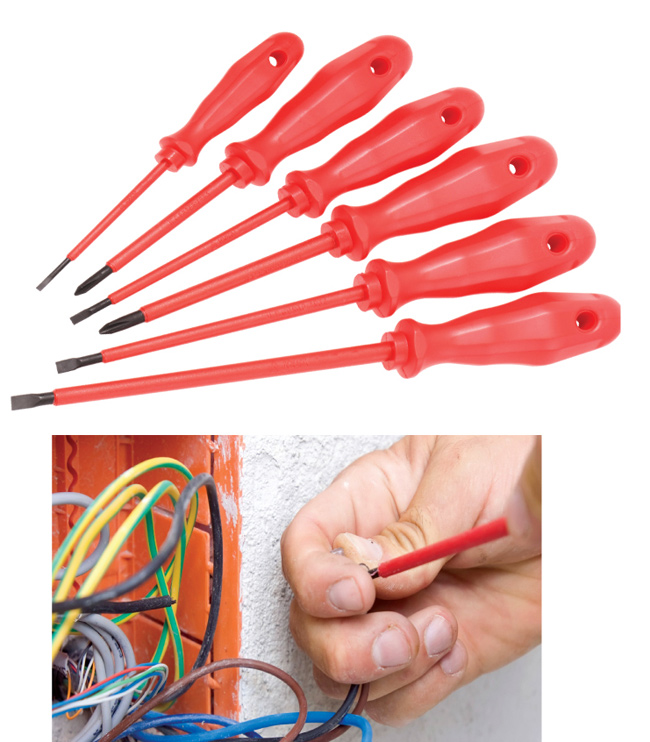

Differenza tra cercafase e cacciavite isolato

Il cacciavite isolato e il cacciavite cercafase assolvono funzioni distinte. Il modello da elettricista è un attrezzo meccanico progettato per resistere a forti torsioni, protetto da una guaina integrale che isola l’operatore fino a 1000V.

Il cercafase è invece uno strumento diagnostico: integra componenti elettronici sensibili e un manico cavo, caratteristiche che lo rendono inadatto a sollecitazioni fisiche intense, le quali rischierebbero di compromettere il circuito di rilevamento o la sicurezza dell’involucro.

I consigli dell’esperto

Per ottenere risultati affidabili, verificate sempre il corretto funzionamento del cercafase su una presa sicuramente alimentata prima di procedere al test su un circuito incognito. Un errore comune è considerare il cercafase come un comune cacciavite da sforzo: la sua struttura interna è fragile.

ATTENZIONE: Urti violenti o cadute possono danneggiare la resistenza o rompere la lampadina al neon, portando a falsi negativi estremamente pericolosi.

Inoltre, ricordate che in ambienti molto luminosi la luce della spia potrebbe risultare poco visibile. In questi casi, create ombra con la mano intorno al manico per percepire anche un’attivazione debole della lampadina. Per interventi professionali su impianti complessi, è preferibile affiancare al cercafase un tester o un multimetro digitale per misurazioni precise dei voltaggi.

Velamp CF001 XL Cercafase a…

TESTER DI FASE PRECISO: Cacciavite cercafase da 140 mm con…
RILEVAMENTO FASE CON LED: Il LED integrato si illumina…
PUNTA NICHELATA ANTIRUGGINE: Punta resistente per una…

Cacciavite…

【Doppia funzione】Progettato per essere versatile, questo…
【Informazioni sul prodotto】Gamma di rilevamento del…
【Testa del cacciavite magnetica】La testa del cacciavite…

Domande frequenti sul cacciavite cercafase

Perché il cercafase non mi dà la scossa quando lo tocco?

Il cercafase contiene una resistenza interna ad altissimo valore che riduce la corrente a meno di un milliampere. Questa quantità di energia è sufficiente per accendere la lampadina al neon ma è troppo bassa per essere percepita dal corpo umano o per causare danni.

Posso usare il cercafase per avvitare qualsiasi vite?

No, il cercafase nasce come strumento di misura. Sebbene la punta sia conformata a cacciavite, il manico è cavo per ospitare i componenti elettrici e non regge torsioni elevate. Usatelo solo per piccoli morsetti e viti leggere per evitare di rompere l’involucro isolante.

Cosa significa se la luce del cercafase è molto debole?

Una luce debole può indicare una tensione inferiore a quella nominale (tensioni parassite) o un contatto scarso tra l’operatore e il suolo. Ad esempio, se indossate scarpe con suole di gomma molto spesse o vi trovate su una scala isolante, la spia potrebbe illuminarsi con meno intensità poiché il passaggio di corrente verso terra è ostacolato.
