Le canaline elettriche esterne permettono di distribuire i cavi elettrici sulle pareti senza demolizioni. La scelta dipende dall’ambiente: si impiegano modelli in PVC o metallo, versioni a battiscopa per le stanze abitative e tubi rigidi stagni IP55 per l’esterno, garantendo sicurezza e protezione meccanica.
| Tipologia di canalina | Materiali e specifiche | Destinazione d’uso | Tempo di posa stimato | Livello di costo |
| Canaline a battiscopa | PVC rigido, multicomparto | Ambienti domestici e uffici | 1 ora per stanza | Medio |
| Profili sagomati e angolari | PVC o ABS, sezioni variabili | Angoli tra pareti e soffitti | 30-45 minuti per tratta | Contenuto |
| Tubi rigidi e canaline tonde | PVC antiurto, Ø 16-50 mm | Cantine, garage, officine | 1-2 ore per impianto | Economico |
| Sistemi stagni per esterni | PVC o metallo, protezione IP55 | Spazi aperti ed esterni | 2 ore per linea | Medio-alto |
Tipologie e materiali delle canaline elettriche esterne
Il rinnovo o l’ampliamento di un impianto elettrico in locali di servizio come cantine, garage, taverne o laboratori può essere eseguito senza interventi murari invasivi. L’utilizzo di condotti esterni in plastica o metallo evita la produzione di polvere e le demolizioni collegate alle classiche tracce sottotraccia.
I moderni sistemi di canalizzazione offrono soluzioni adatte anche agli spazi abitativi e agli uffici, superando i vecchi standard industriali caratterizzati da tubi metallici rigidi. I profili attuali si integrano nell’arredamento, posizionandosi lungo le pareti o sostituendo i tradizionali battiscopa.
- MIGLIORA L’ASPETTO: la canalina per cavi D-Line ha un…
- INSTALLAZIONE FACILE: non sono necessarie conoscenze…
- ACCESSORI INCLUSI: Il multipack include 19 dei più popolari…
- 【Materiale durevole e di alta qualità】: la copertura…
- 【Mantienilo in ordine】: mantieni i cavi in ordine…
- 【Gestione multifunzionale dei cavi a pavimento】: la…
- Grande canalina per cavi per una gestione sicura e ordinata…
- Realizzato in PVC di alta qualità, robusto e resistente…
- Montaggio semplice e veloce grazie ai fori preforati, pu…
Canaline a battiscopa e profili sagomati per interni
Le varianti progettate per l’interno delle abitazioni presentano spesso una struttura geometrica concepita per aderire agli angoli tra pareti e soffitto, diventando elementi geometrici definiti. La presenza di nervature interne di irrigidimento permette di separare le diverse linee di cablaggio, mantenendo divisi i conduttori elettrici dai cavi telefonici o per l’antenna TV. Questa suddivisione assicura un ordine ottimale e facilita le manutenzioni future.

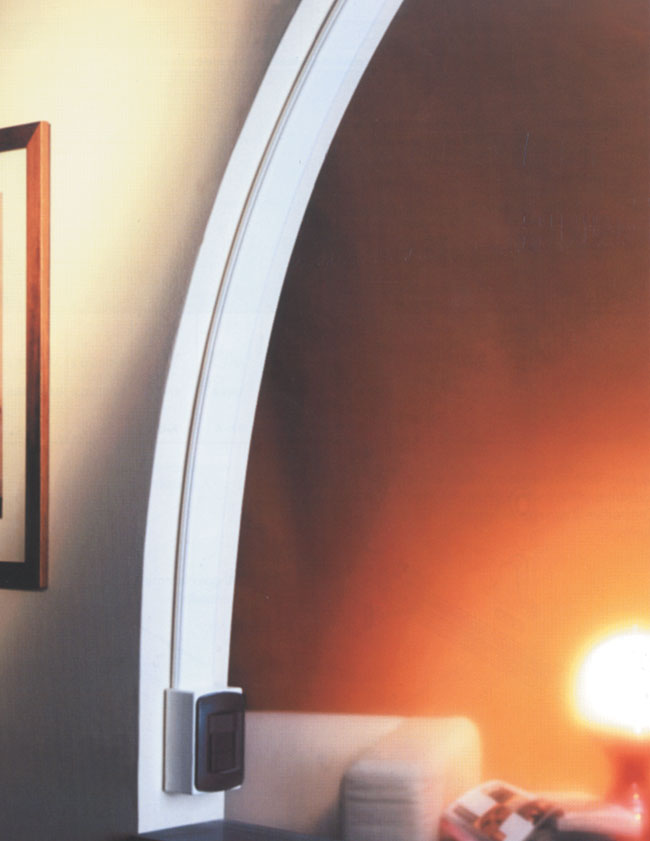

I modelli flessibili risolvono il problema delle pareti curve o degli archi architettonici, assecondando la linea della muratura. Le scatole portafrutti si innestano lungo il profilo o alle estremità, accogliendo i medesimi frutti utilizzati nelle soluzioni da incasso.
Tubi rigidi e sistemi protetti per esterni e locali di servizio

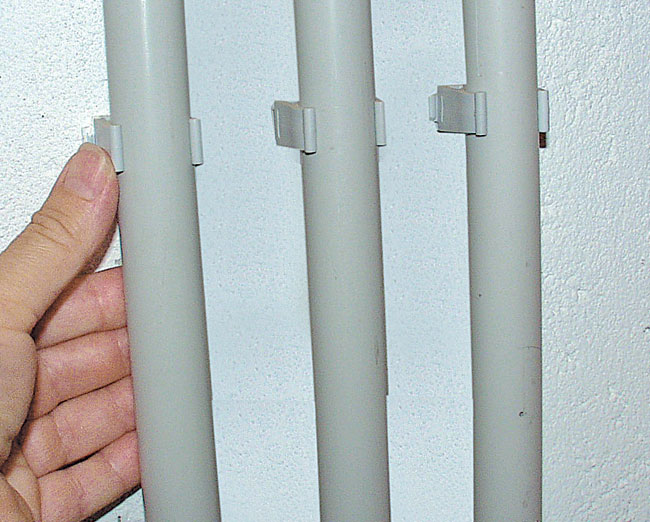

Nei locali tecnici o all’aperto si prediligono tubi rigidi con diametri compresi tra 16 e 50 millimetri. Per l’installazione in aree esposte alla pioggia o all’umidità, le giunzioni tra i tubi e le scatole portafrutti richiedono passacavi specifici provvisti di guarnizioni isolanti per impedire l’ingresso dell’acqua. I dispositivi di comando devono possedere un grado di protezione minimo IP55 sulla custodia, idoneo a resistere ai getti d’acqua e alle infiltrazioni.
Attrezzatura e componenti necessari per il montaggio
La predisposizione di una canalizzazione esterna richiede una dotazione di strumenti standard:
- Un seghetto da ferro o una sega a dorso rigido con guida per tagli angolati a 45° o 135°.
- Un trapano elettrico a percussione dotato di punte in widia.
- Un martello e cacciaviti a taglio e a croce.
- Tasselli ad espansione con relative viti.
La pianificazione del percorso permette di quantificare i componenti accessori necessari, tra cui curve, manicotti di giunzione rettilinei, raccordi a T o a croce, fascette di supporto, rastrelliere multiple e scatole di derivazione esterne.
I consigli dell’esperto
Durante il calcolo degli ingombri, si deve considerare la sporgenza delle scatole portafrutti applicate lungo il percorso. Inoltre, lo spessore flessibile inferiore delle canaline a battiscopa garantisce l’ermeticità contro polvere e sporco, aderendo perfettamente al pavimento.
Durante la stesura dei conduttori, è opportuno lasciare i cavi abbondanti all’interno delle scatole per agevolare i successivi collegamenti ai frutti.
Tagli e ingombri
- le canaline esterne si tagliano con una sega a dorso rigido aiutandosi con la guida per cornici; usiamo l’angolazione a 45° o a 135° se dobbiamo ottenere angoli oppure spigoli.
- le scatole portafrutti che si applicano lungo il percorso delle canaline per cavi elettrici sporgono dalla parete per cui bisogna tenere presente questo ulteriore ingombro.
Le giunzioni delle canaline elettriche esterne
Installazione delle canaline elettriche a battiscopa
Tempo richiesto: 1 ora
- Installazione della canalina battiscopa

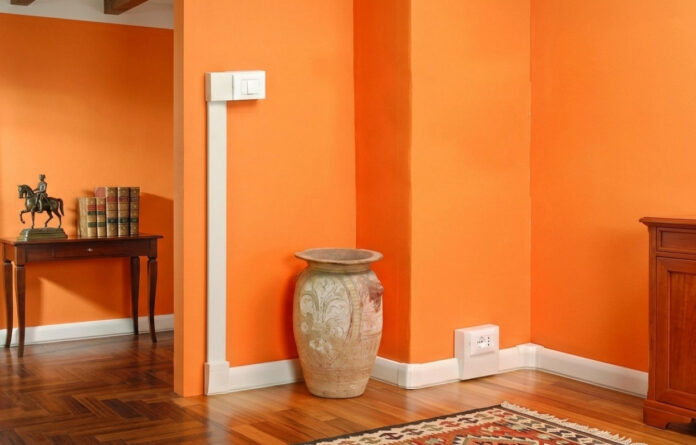

Applicabile al posto del tradizionale battiscopa, la canalina battiscopa ha il coperchio dotato nella parte inferiore di un profilo flessibile che assicura una chiusura ermetica; il coperchio sfiora il pavimento impedendo l’accesso allo sporco ed alla polvere. Le canaline a battiscopa sono suddivise in più scomparti, entro i quali si fanno passare i conduttori della linea elettrica, i cavi telefonici, quelli per la TV, eccetera.
- Collegare gli spezzoni della canalina
Per collegare gli spezzoni di canalina battiscopa in corrispondenza degli angoli si ricorre a giunti di collegamento dedicati allo scopo.
- Fissaggio a parete della canalina
Un paio di strisce ritagliate dalla copertura ed incastrate alle estremità di uno spezzone di canalina permettono il fissaggio a parete alla giusta distanza dal pavimento.
- Possibilità di fissaggio con adesivo
Normalmente per il fissaggio della canalina per cavi si utilizzano tasselli ad espansione, ma se la cosa comporta difficoltà si può anche ricorrere ad un adesivo di montaggio da stendere a strisce sul retro della canalina, purché sia caratterizzato da una forte presa iniziale (effetto ventosa).
- Installazione delle scatole portafrutti
Ogni produttore dispone per i diversi modelli di canalina di scatole di derivazione, giunti, portafrutti per interruttori e prese. Le scatole portafrutti sono componibili con più prese, universali o Schuko (quella “tedesca”); vanno incastrate a ridosso della canalina e fissate a parete con tasselli ad espansione.
- Stendere i conduttori dentro la canalina
I conduttori vanno stesi all’interno della canalina e fatti uscire, lasciandoli abbondanti per comodità di lavoro.
- Utilizzare i giunti quadrati per variare la direzione della canalina
I giunti quadrati,si utilizzano per variare di 90°il percorso della canalina sullo stesso piano.
- Installazione del supporto per gli interruttori
Il supporto per gli interruttori è costituito da un terminale che può mantenere la direzione della canalina oppure essere orientato verso destra o verso sinistra un coperchio.
- Applicare il coperchio alla canalina
I coperchi vanno applicati, tagliandoli di lunghezza adeguata con un seghetto: le coperture delle variazioni di percorso, delle prese e degli interruttori vanno a sovrapporsi ad essi.
- Installare i frutti
I frutti si incastrano a scatto sulla mascherina per poi collegare i conduttori.
- Applicare la piastrina di finitura
Dopo aver avvitato il portafrutti si applica a scatto la piastrina di finitura.
Montaggio a parete di canalina e scatole elettriche
- dopo aver tracciato il percorso da seguire sulla parete si eseguono i fori sulla canalina per poterla fissare al muro con piccoli tasselli ad espansione.
- fissata la canalina si inseriscono i cavi al suo interno e la si chiude collocando il coperchio a scatto. I cavi vanno lasciati sufficientemente abbondanti per collegarli ai comandi o alla cassetta di derivazione.
- le scatole dei comandi e le cassette di derivazione vanno opportunamente forati sia per permettere l’ingresso delle canaline,
- sia per praticare le aperture che consentono di fissarle alla parete.
- attraverso i fori praticati sul fondo delle scatole e delle cassette si marcano i punti da forare per l’inserimento dei tasselli.
- eseguiti i fori si inseriscono i tasselli, quindi si presenta la cassetta che si fissa con le viti.
- MIGLIORA L’ASPETTO: la canalina per cavi D-Line ha un…
- INSTALLAZIONE FACILE: non sono necessarie conoscenze…
- ACCESSORI INCLUSI: Il multipack include 19 dei più popolari…
- 【Materiale durevole e di alta qualità】: la copertura…
- 【Mantienilo in ordine】: mantieni i cavi in ordine…
- 【Gestione multifunzionale dei cavi a pavimento】: la…
- Grande canalina per cavi per una gestione sicura e ordinata…
- Realizzato in PVC di alta qualità, robusto e resistente…
- Montaggio semplice e veloce grazie ai fori preforati, pu…
Domande frequenti sulle canaline elettriche esterne
Le canaline per esterni devono essere resistenti agli agenti atmosferici. Si utilizzano tubi rigidi dotati di passacavi con guarnizioni stagne e scatole con un grado di protezione minimo IP55 per prevenire infiltrazioni d’acqua.
Sì, i profili leggeri come le canaline a battiscopa possono essere fissati utilizzando un adesivo di montaggio specifico caratterizzato da un’elevata presa iniziale, a patto che la superficie della parete sia stabile e regolare.
Si utilizzano canaline multicomparto dotate di nervature interne. Queste pareti plastiche separano fisicamente i conduttori dell’impianto elettrico dai cavi dati, telefonici o TV, garantendo la conformità tecnica e l’ordine.
ciao a tutti. Volevo capire una cosa io devo istallare una canalina che corre sopra tutto il mio box e farla finire con questa scatola qua perchè compatibile con tutto il resto https://www.spesaelettrica.it/webapp/wcs/stores/servlet/it/shop/Casa-A/Canali-e-passarelle-per-cavi-A20/BOCCHIOTTI-01567-scatola-porta-apparecchi-per-canale-design. io volevo capire come mi devo regolare per il grado di portezione ip. per la canalina non mi interessa anche se si bagna che tanto non c’è poblema ma dove ci stanno gli interruttori è più importante. non si dovrebbe bagnare mai ma meglio star tranquilli. ora il grado di protezione ip che mi consigliate qual’è? ip 68. e poi la protezione ik che è? grazie
Bellissimo impianto, ma i prezzi dei singoli pezzi quali sono ed eventualmente come posso ordinarli?
Grazie
Il lavoro va eseguito da un elettricista che può consigliarti sulla scelta dei prodotti e sa indicarti informazioni sui prezzi
peccato che le canaline bianche si ingrigiscono o ingialliscono nel tempo.
le canaline a muro con insrimento prese elettriche e molto interessante. vorrei se possibile avere alcuni prezzi dei vari componenti. grazie
ho necessita di mettere sottopavimento le canaline e possibile grazie
Nella taverna ho due punti luce distanti tra di loro che ricevono i fili da una parete con due canaline piatte applicate su travi di legno. Mi dicono che sono fuori norma e che la canalina dovrebbe essere circolare. E’ vero? Ringrazio per la risposta.
Buongiorno Romolo,
Non ci risulta, può illustrare meglio lo sviluppo dell’impianto?
Grazie.
Salve volevo sapere dove posso acquistare le canaline nella foto subito sotto a “canaline sagomate per interni” quelle che vanno tra parete e soffitto ad angolo grazie
Buongiorno Alessandro, puoi trovare facilmente le canaline sagomate nei centri fai da te o nei negozi on-line.
Non mostrate come si porta verso l’alto, verso gli interruttori o i punti luce, la linea che corre nelle canaline a battiscopa. Avete immagini che lo mostrano?
