Pubblicato: 3 ottobre 2013 | Aggiornato: 3 luglio 2026
Montare una presa elettrica significa intervenire su fase, neutro e terra all’interno della scatola a muro. L’operazione può riguardare l’aggiunta di un frutto presa in una placca già predisposta, ma va eseguita solo dopo aver tolto tensione e verificato i collegamenti.
| Aspetto da verificare | Cosa controllare prima di iniziare | Rischio se trascurato |
|---|---|---|
| Alimentazione elettrica | Interruttore generale abbassato e assenza di tensione verificata | Folgorazione o corto circuito |
| Spazio nella placca | Presenza di un falso frutto o modulo libero | Montaggio forzato o frutto non stabile |
| Conduttori disponibili | Fase, neutro e terra presenti nella scatola | Presa non funzionante o non sicura |
| Sezione dei cavi | Conduttori e ponticelli compatibili con il circuito esistente | Surriscaldamento dei cavi |
| Stato dei morsetti | Viti serrate, rame non ossidato, isolamento integro | Falsi contatti o scintille |
| Conformità dell’impianto | Intervento compatibile con l’impianto e con le regole tecniche vigenti | Lavoro non sicuro o non conforme |
Prima di montare una presa elettrica: sicurezza e limiti dell’intervento
Aggiungere un frutto presa a una placca esistente non equivale sempre a realizzare un nuovo punto elettrico. Se nella scatola sono già presenti fase, neutro e terra, e se la placca dispone di uno spazio libero, l’intervento può consistere nel collegare il nuovo frutto tramite ponticelli interni.
Il lavoro diventa più delicato quando mancano i conduttori necessari, quando la scatola è troppo affollata, quando i cavi sono vecchi o quando bisogna modificare il circuito. Gli impianti devono essere realizzati a regola d’arte e secondo la normativa tecnica vigente; per questo, in caso di dubbi, è necessario rivolgersi a un elettricista qualificato.
Cosa serve per aggiungere un frutto presa
Per montare una presa elettrica in una placca già predisposta servono pochi componenti, ma devono essere adatti alla serie civile installata e al circuito esistente.
Materiali principali:
- frutto presa compatibile con la placca;
- cavi elettrici isolati per i ponticelli;
- eventuali morsetti, se previsti dal sistema;
- placca e mascherina esistenti, se in buono stato.
Attrezzi utili:
- cacciavite isolato;
- forbice da elettricista o spelafili;
- cercafase o tester, da usare correttamente;
- pinza, se necessaria per sagomare i conduttori.
Il nuovo frutto deve essere dello stesso sistema modulare della placca. Un modulo non compatibile può sembrare inserito correttamente, ma non bloccarsi in modo stabile.
Come riconoscere fase, neutro e terra
In una presa domestica i collegamenti principali sono tre:
- fase, il conduttore attivo;
- neutro, il conduttore di ritorno;
- terra, il conduttore di protezione.
Il colore dei cavi aiuta a riconoscerli, ma non deve essere l’unico criterio di verifica, soprattutto negli impianti datati o modificati nel tempo. Prima di intervenire è indispensabile togliere tensione dal quadro elettrico e verificare l’effettiva assenza di tensione. Le procedure di sicurezza per i lavori elettrici prevedono proprio la verifica dell’assenza di tensione prima di operare sulle parti attive.
Procedimento passo passo per aggiungere un frutto alla presa elettrica
Tempo richiesto: 30 minuti
- Togliere tensione dal quadro elettrico
Abbassare l’interruttore generale o il magnetotermico che alimenta il circuito interessato. Non basta spegnere l’interruttore della stanza: la presa deve essere realmente fuori tensione. Prima di toccare i conduttori, verificare con uno strumento adatto che non ci sia tensione.

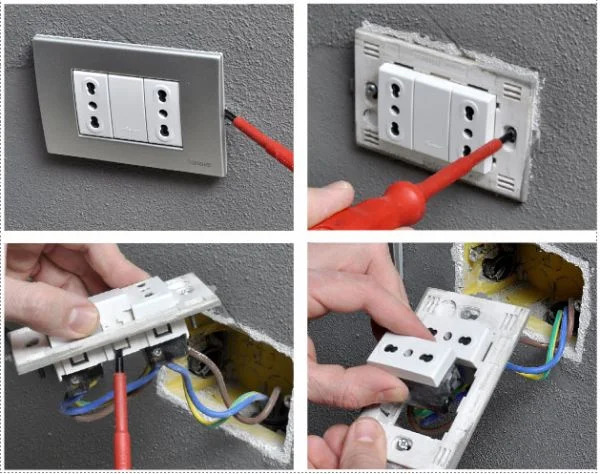

- Rimuovere mascherina e placca
Inserire il cacciavite nell’apposita sede della mascherina e sganciarla con delicatezza. Rimuovere poi la placca della presa, evitando di tirare i frutti già collegati. Se la plastica è vecchia o irrigidita, lavorare senza forzare per non rompere gli agganci.
- Liberare lo spazio per il nuovo frutto
Se nella placca è presente un falso frutto distanziatore, sganciarlo e rimuoverlo. Spostare i frutti già installati in modo ordinato, lasciando libero il vano in cui inserire il nuovo modulo. Questa disposizione facilita anche l’inserimento dei ponticelli di alimentazione.

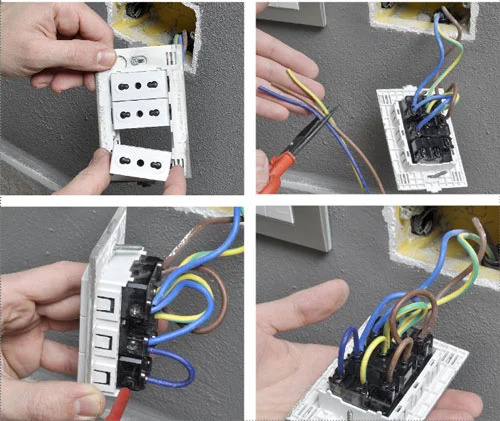

- Inserire il nuovo frutto nella placca
Posizionare il frutto presa nello spazio libero e premerlo fino allo scatto. Il modulo deve rimanere stabile, allineato agli altri frutti e senza giochi. Se non entra correttamente, controllare la compatibilità con la serie installata.
- Preparare i ponticelli di collegamento
Tagliare tre spezzoni di cavo isolato per collegare fase, neutro e terra dal frutto già alimentato al nuovo frutto. La sezione dei conduttori deve essere coerente con quella del circuito esistente e con la protezione della linea: non bisogna mai usare cavi sottodimensionati. Con lo spelafili o la forbice da elettricista, rimuovere solo la guaina necessaria a inserire il rame nel morsetto.
- Collegare fase, neutro e terra

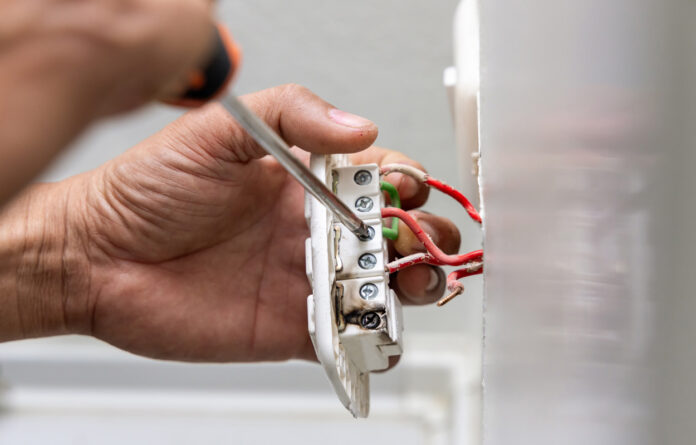

Collegare i tre ponticelli rispettando la corrispondenza tra i morsetti: fase con fase, neutro con neutro, terra con terra. Il rame deve entrare completamente nel morsetto, senza filamenti scoperti all’esterno. Serrare bene le viti, ma senza danneggiare il conduttore.
- Controllare i collegamenti
Prima di richiudere, verificare che ogni cavo sia ben inserito e che nessun conduttore possa sfilarsi tirandolo leggermente. I ponticelli devono essere ordinati e non compressi in modo eccessivo nella scatola. Controllare anche che l’isolamento arrivi vicino al morsetto e che non restino parti nude esposte.
- Richiudere la presa e provare il funzionamento
Reinstallare la placca nella cassetta e riapplicare la mascherina di copertura. Solo dopo aver richiuso correttamente la presa si può ridare tensione dal quadro. Provare il funzionamento con un utilizzatore adatto o con uno strumento di verifica, controllando che non si avvertano odori anomali, scintille o surriscaldamenti.
Errori da evitare quando si monta una presa elettrica
Uno degli errori più frequenti è lavorare pensando che la presa sia disalimentata senza averlo verificato. Un altro errore è collegare il nuovo frutto copiando la posizione dei cavi senza identificare realmente fase, neutro e terra.
Bisogna evitare anche di:
- usare cavi di sezione casuale;
- lasciare rame scoperto fuori dai morsetti;
- serrare male le viti dei frutti;
- comprimere troppi conduttori in una scatola piccola;
- installare un frutto non compatibile con la placca;
- aggiungere prese su un circuito già sovraccarico.
Una presa che si muove, scalda o produce scintille non deve essere usata: va scollegata dal quadro e controllata.
Consigli dell’esperto
Prima di richiudere la placca, sistemare i ponticelli con curve morbide, senza piegarli a spigolo vivo. In questo modo i frutti rientrano meglio nella scatola e i morsetti non vengono sollecitati quando si avvitano le placche.
Un controllo utile consiste nel verificare ogni morsetto dopo aver inserito tutti i ponticelli: a volte un conduttore sembra bloccato, ma si sfila con una leggera trazione. Se succede, va rifatto il collegamento prima di rimettere tensione.
Quando chiamare un professionista
È meglio chiamare un elettricista quando non si riesce a identificare con certezza fase, neutro e terra, quando i colori dei cavi non sono coerenti, quando la scatola è affollata o quando l’impianto è vecchio. Serve un professionista anche se bisogna portare nuovi cavi, modificare la linea, aggiungere protezioni al quadro o certificare l’intervento.
Gli interventi sugli impianti elettrici devono essere compatibili con la regola dell’arte e, nei casi previsti, con la dichiarazione di conformità rilasciata da un’impresa abilitata.
Controlli finali dopo il montaggio

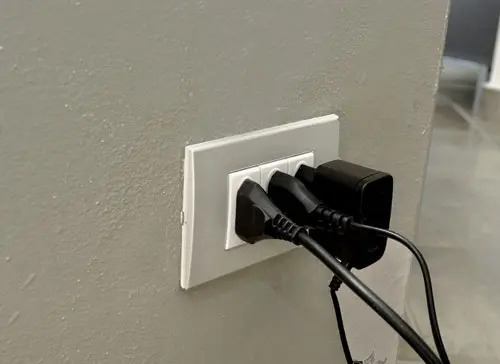

Dopo aver rimesso tensione, verificare che la presa funzioni correttamente e che la placca resti ben fissata. Inserire e sfilare una spina per controllare che il frutto non si muova e che l’innesto sia stabile.
Nei minuti successivi al primo utilizzo, controllare che non ci siano odore di bruciato, calore anomalo, crepitii o scintille. In presenza di uno di questi segnali, togliere subito tensione e far controllare la presa.
Domande generali su come montare una presa
Si può intervenire solo se si hanno competenze adeguate, si toglie tensione e si verifica l’assenza di corrente. Se l’intervento modifica l’impianto o ci sono dubbi sui collegamenti, è necessario chiamare un elettricista.
Servono fase, neutro e terra. Nel caso di aggiunta di un frutto a una presa esistente, questi tre collegamenti possono essere derivati con ponticelli dal frutto già alimentato, usando conduttori compatibili con il circuito.
La sezione deve essere adeguata alla linea, alla protezione del circuito e al tipo di presa installata. Non bisogna usare cavi più piccoli rispetto a quelli previsti per l’impianto; in caso di dubbio va verificata da un tecnico.
Una presa che scalda può avere morsetti lenti, conduttori sottodimensionati, contatti difettosi o un carico eccessivo. In questo caso bisogna togliere tensione e far controllare il collegamento prima di riutilizzarla.
